当前位置：产品中心-燃天然气蒸汽锅炉

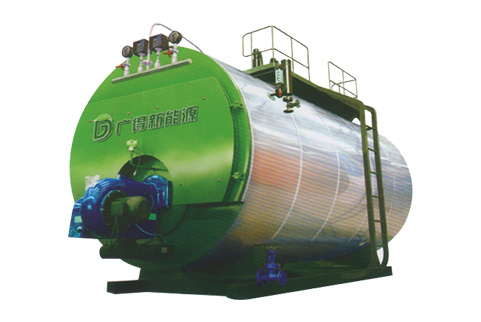

燃油/气锅炉系列
本系列产品炉体设计和制造采用三回程、湿背式、偏心炉膛结构，具备良好的传热效果。
炉胆设计为波形，减少热膨胀应力，增加辐射受热面。
产品配套欧洲进口燃烧机，燃烧充分，排污染低。

返回 >>
产品介绍
  • 特点介绍
  • 基本参数
  • 相关产品
本系列产品炉体设计和制造采用三回程、湿背式、偏心炉膛结构，具备良好的传热效果。
炉胆设计为波形，减少热膨胀应力，增加辐射受热面。
产品配套欧洲进口燃烧机，燃烧充分，排污染低。
产品蒸汽品质高，蒸汽干燥度达96%以上。
产品具备压力、高温、水位等多重联锁安全保护控制。
产品控制系统自动化高，简单操作、方便
设计变动负荷大，能满足复杂工况要求。
锅炉制造规范，严格按照国家有关标准制造。
整体快装出厂，外形美观，色泽明快。
锅炉型号model
WNS1
 WNS2
 WNS3
 WNS4
 WNS6
 WNS8
 Wns10
 WNS12
 WNS15
 WNS20
额定蒸发量Rated Evaporation t/h 1 2 3 4 6 8 10 12 15 20
额定蒸汽压力Rated steam pressure Mpa 1.0 1.25/1.6
额定蒸汽温度Rated steam temperature ℃ 184 193/204
额定进水温度Water temperature ℃
 20
设计排烟温度Gas temperature ℃
 240 240 240
 240
 240
 240
 240
 240
 240
 240
受热面积Heated area m2 24 49.2 81.4 106.5 159.6 209 268 313 391 493
设计热效率Design efficiency % ≥88
燃料消耗量fuel consumption 轻油Light diesel oil kg/h 70 140 210 280 420 560 700 840 1050 1400
重油Heavy oil kg/h 74 148 222 296 444 592 740 888 1110 1480
天然气natural gas nm3/h 84 168 252 336 504 672 840 1008 1260 1680
锅炉整机重量Equipment weight
 t 4.6 7.6 11.2 12.5 16 21 25 32 39 48
本体尺寸Ontology
 长Length mm 3638 4265 4872 5592 5984 6700 7500 8135 8755 9230
宽Width mm 2372 2575 2920 2780 3012 3062 3200 3200 3400 3650
高Height mm 2776 3050 3362 3362 3531 3368 3865 3865 4115 4250
接口尺寸connector dimension
 主气阀main steam valve DN 50 65 80 80 100 125 150 150 200 200
给水阀lnlet valve caliber DN
 25 32 32 32 40 50 50 50 65 65
安全阀safety valve caliber
 DN
 50 65 65 50×2 65×2 80×2 80×2 80×2 100×2 100×2
排污口Blow-offvalve CaliberBlow-offvalve caliber DN
 40 50 50 50 50 50×2 50×2 50×2 65×2 65×2
烟囱chimney ∮mm 300 350 400 450 500 600 700 800 1000 1000
